在进行 CAD 二次开发或 DWG 数据集成时，我发现很多问题并非源于图形本身，而是 DWG 文件的内部结构。例如：

• • XData 异常
• • 块引用关系混乱
• • 对象字典缺失
• • 不同版本 DWG 行为差异

传统 CAD 查看器只能看到图形，无法深入分析底层数据。

因此，开发了 DWGInsightPro ——一款专注于 DWG 内部结构分析的桌面工具，帮助开发者快速理解文件的真实组织方式。

核心功能

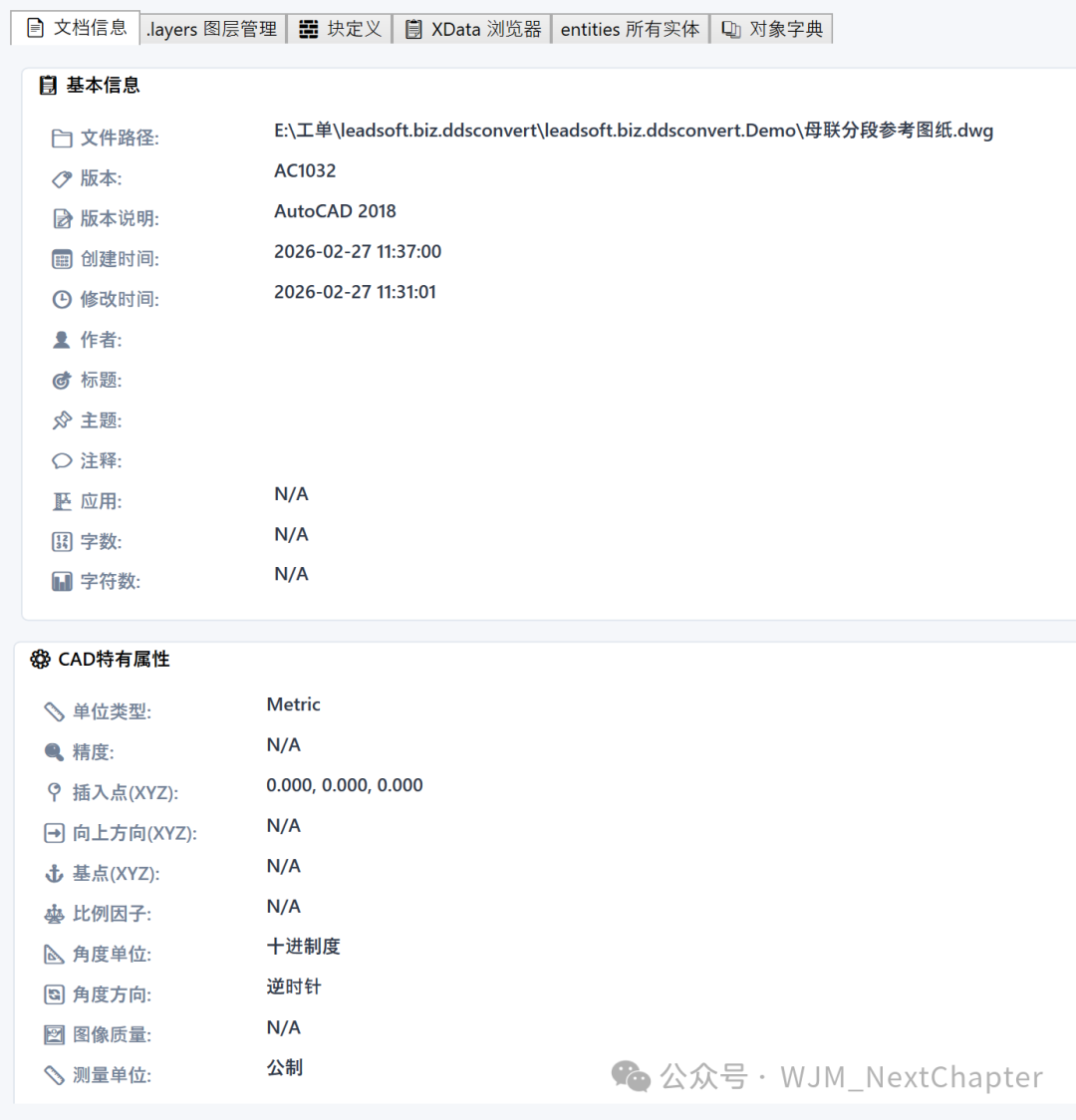

1、文件信息分析

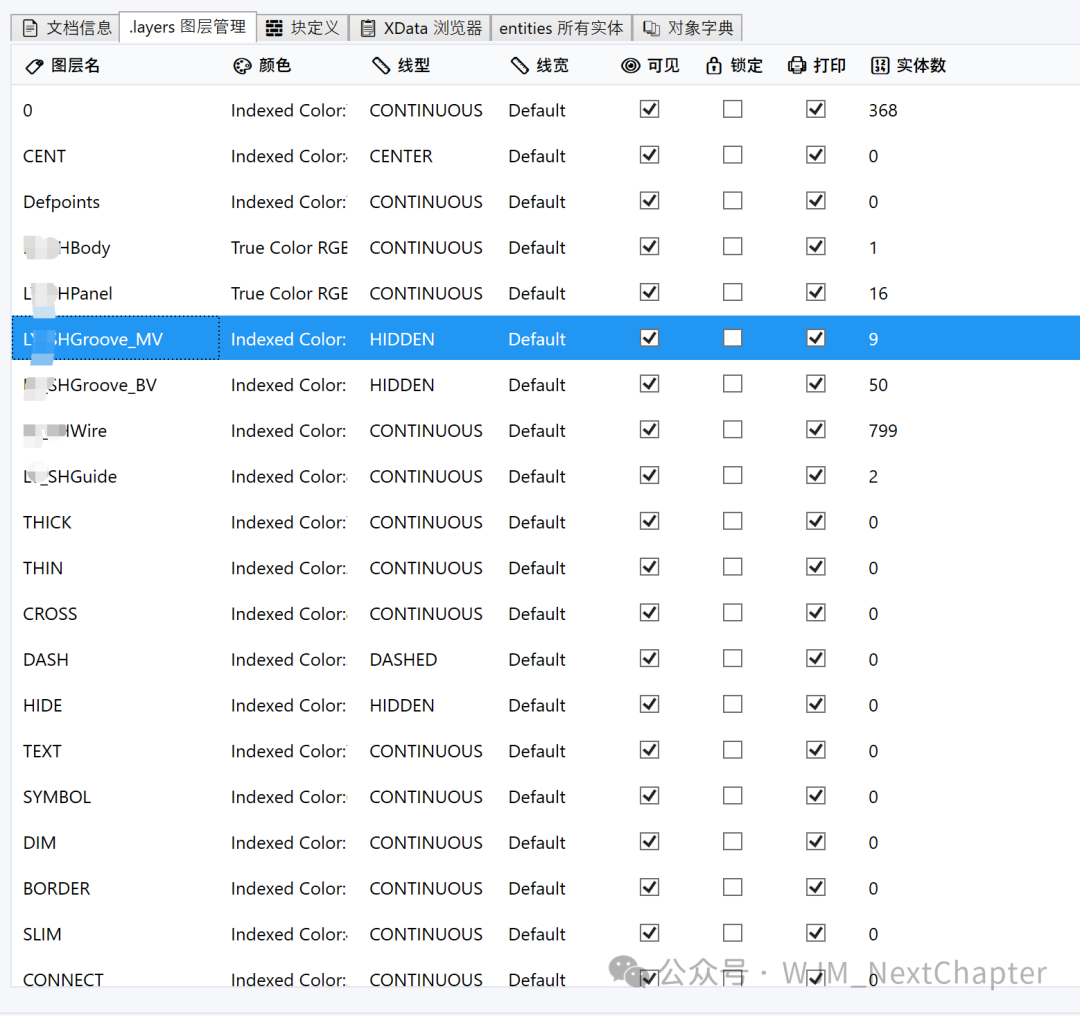

2、图层管理

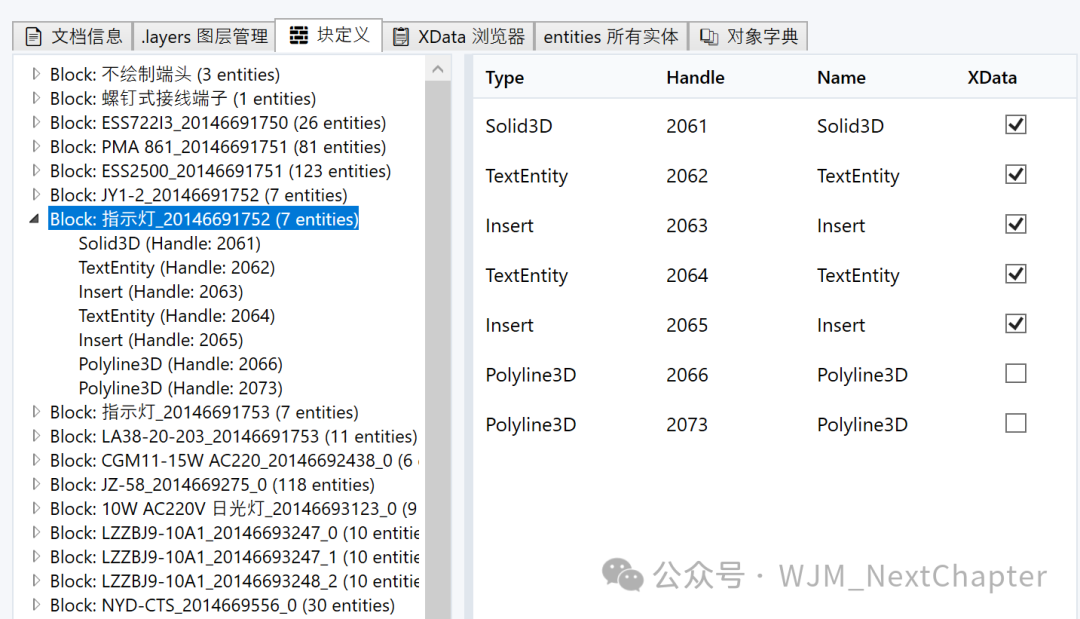

3、块定义分析

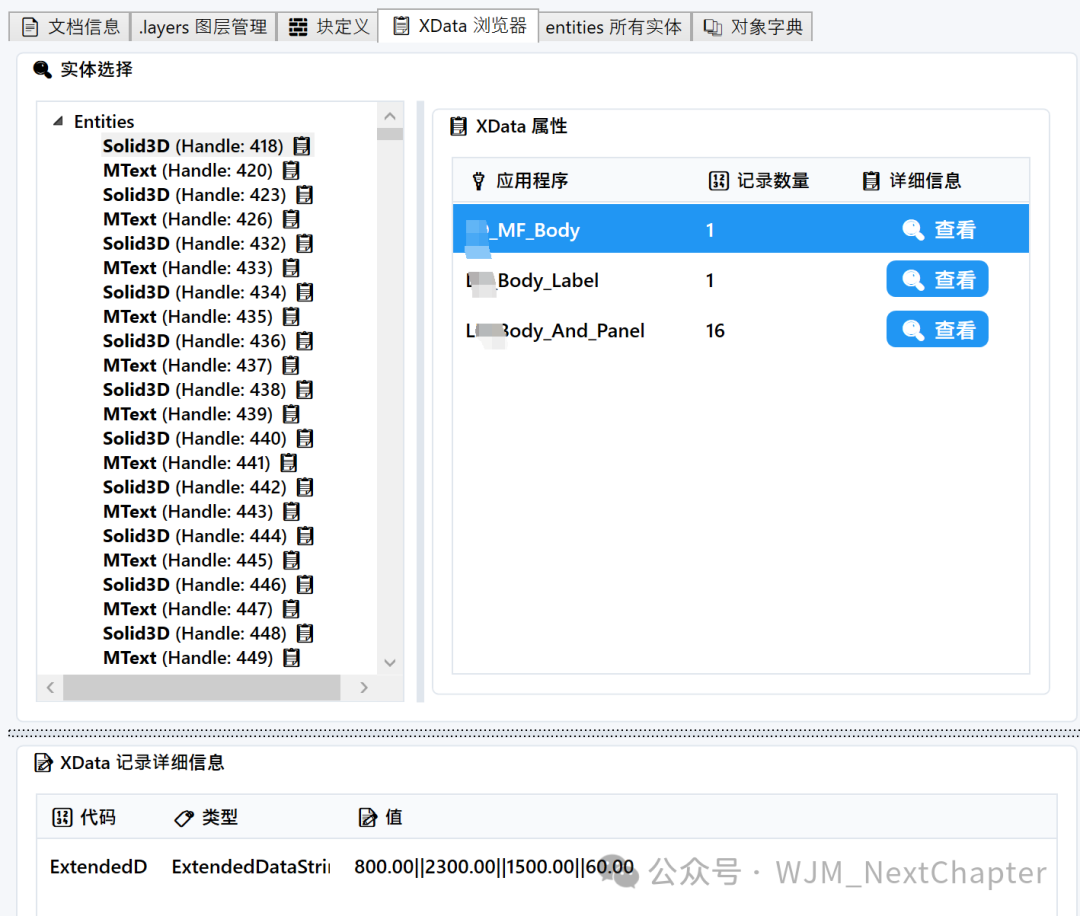

3、XData 检查

4、大文件支持：异步加载、虚拟化渲染、分层展开，可瞬间打开 100M以上 DWG 文件。

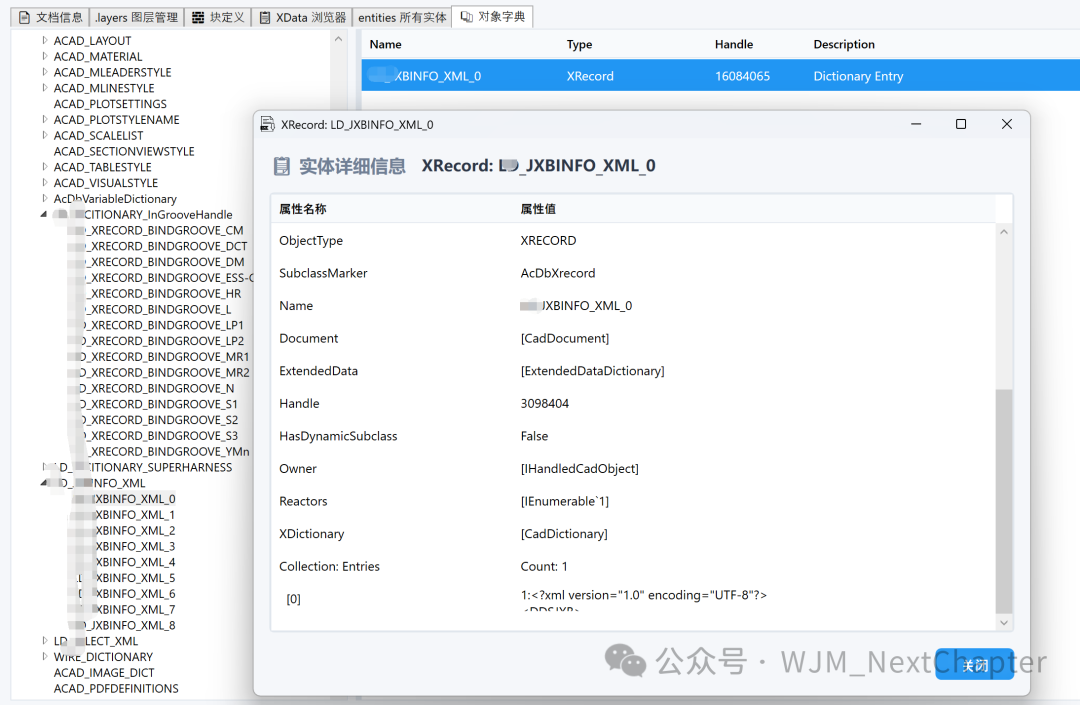

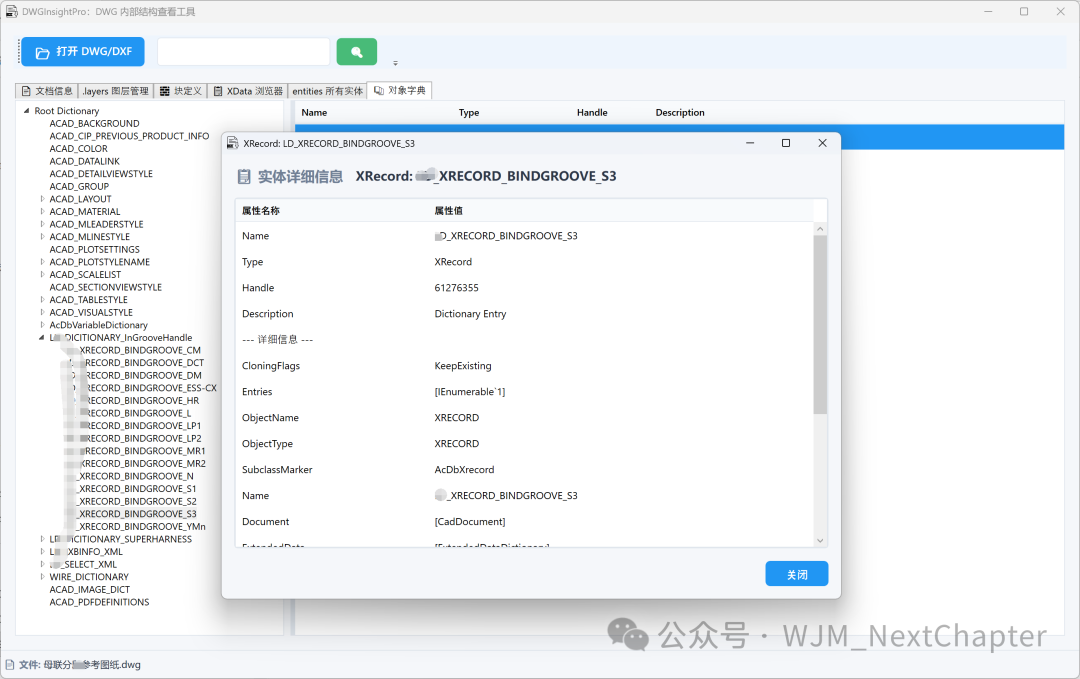

5、对象字典与内部数据

6、搜索与统计

• • 全文搜索、类型/图层/名称过滤、实体统计

技术特点

• • 高性能：异步加载 + 虚拟化显示
• • 现代 UI：响应式布局 + 统一视觉主题
• • 稳健：完善异常捕获与错误恢复机制
• • 直观：多面板、树形结构与表格详情视图

适用场景

• • 调试 DWG 集成问题
• • 验证 XData 写入正确性
• • 分析块引用与对象字典
• • 检查企业 CAD 数据规范

开发历程

• • 年前：原型 10 分钟完成
• • 前几天：功能增强 2 小时
• • 今天：优化升级 5 分钟

DWGInsightPro 是面向开发者的 DWG 文件深度分析平台，不仅能看图，更能看透内部数据结构。
